YS-MFV系列V型科里奥利质量流量计，V型内部测量管设计，应用于所有行业以及过程控制，贸易结算，装车卸车系统，难以计量的流体（超高温，超高压，超高粘度），以及高等科研院校实验室装置等。可选钽材/HC测量管，可实时在线测量硝酸/硫酸/盐酸等高腐蚀介质，精度高,稳定性佳,广泛应用于化工,医药行业。同时测量流体的瞬时流量，累计流量，温度，密度。高精度标配±0.2%,或±0.1%。直接测量流体质量。测量精度不受到温度，压力，密度，粘度影响，无需任何的补偿换算。安装简单，没有前后直管段要求。测量流体变化的时候无需重新标定。

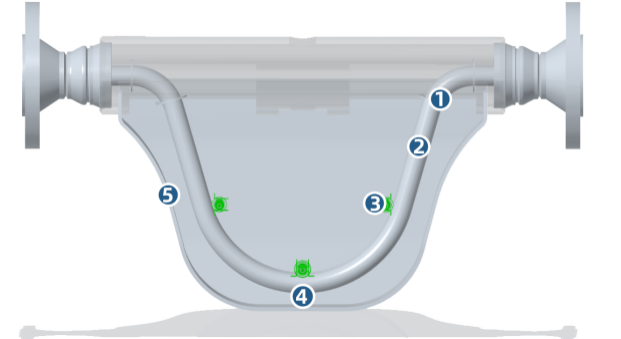

传感器的结构

MFV 系列质量流量计传感器。由测量管、测量管驱动装置、位置检测器、 支撑结构、温度传盛器、壳体等几部分组成。

①支撑结构测量管固定在支撑结构上。作为振动系统的震动轴心，同时也 是测量管路的一部分。

②测量管（振动管）由两根平行弯管组成。

③位置检测器用于检测测量管的扭曲变化。

④驱动装置产生电磁力用以驱动测量管使其以接近谐振频率振动。

⑤壳体保护测量管和驱动、检测装置。

产品特点

●可直接测量封闭管道内流体的质量流量，可作为高精度质量流量计使用(这对能源的计量和化学反应等生产过程控制具有重要意义);

●可直接测量介质的工作密度，可作为高精度在线密度计使用；

●采用了MVDTM测量技术(多变量数字处理系统)。MVDTM技术的应用强化了信号的滤波，极大提高了信号测量的灵敏度及准确度，加快了系统的响应时间，使测量更加可靠；

●MVDTM测量技术的采用使系统组成更加灵活方便。在很多场合MVD模块和传感器就可以组成完整的流量测量系统，而不需要配置流量转换器。例如CNG、LNG加气机系统、定量控制系统、流量或密度单位参数测量系统等；

●测量准确度高，质量流量测量精度可达到0.1%~0.2%,密度测量分辨率可达到0.001g/cm³;温度测量误差小于0.5度；

●密度、温度测量功能实现，可以派生介质浓度测量功能(两组分介质);

●安装要求不高(没有上下游直管段要求),传感器无机械可动部件、运行可靠；

●适用范围宽，同一台传感器可用于多种介质。

MFV微弯型科里奥利质量流量计基本参数

MFV微弯型科里奥利质量流量计测量范围

传感器安装

●传感器安装的基本要求

1.MFV科里奥利质量流量计传感器安装应使传感器流向标识与流体流向一致。

2.科里奥利质量流量计是根据测量管振动原理测量的流量仪表，因此传感器安装时应考虑相关管路做坚固的支撑，避免仪表及相关管路产生震动。

3.若强烈的管道振动不可避免时，建议用柔性管将管道系统与仪表传感器隔离。

4.安装时连接法兰面应相互平行，使两个法兰的中心位于同一轴线，避免产生附加应力。

5.测量液体流量时应尽可能使流体流向从下至上，同时应避免仪表安装在管路最高处，防止管路气体聚集 影响仪表的正常工作。

●传感器的安装方式

为保证测量的可靠性，仪表的安装方式要考虑以下几个因素：

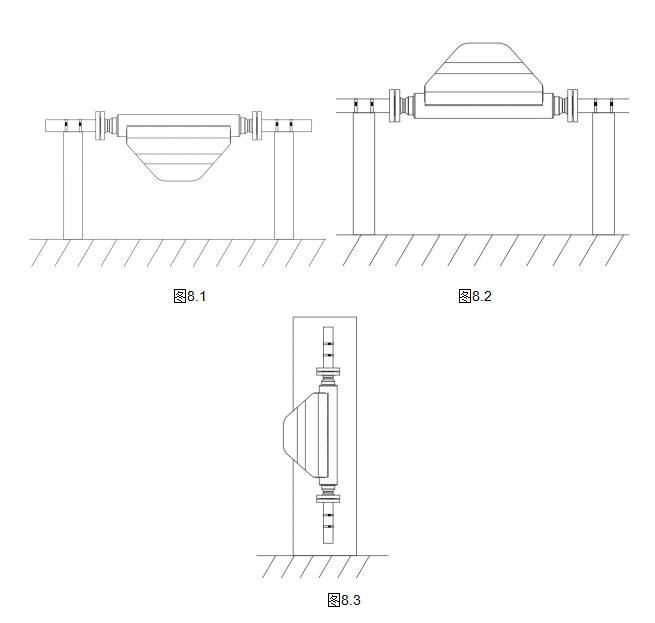

1.当质量流量计测量液体时，壳体应向下安装。如图8.1所示，防止气体聚集在传感器振管。

2.当质量流量计测量气体时，壳体应向上安装，如图8.2所示，防止液体聚集在传感器振管内。

3.当测量的介质是悬浊液时，传感器应采用侧立式安装如图8.3所示。介质的流动方向是自下而上通过传感器流。
