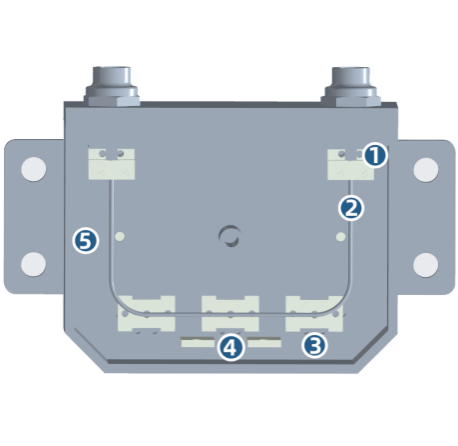

传感器的结构

MFS 系列质量流量计传感器。由测量管、测量管驱动装置、位置检测器、 支撑结构、温度传盛器、壳体等几部分组成。

①支撑结构测量管固定在支撑结构上。作为振动系统的震动轴心，同时也 是测量管路的一部分。

②测量管（振动管）由一根弯管组成。

③位置检测器用于检测测量管的扭曲变化。

④驱动装置产生电磁力用以驱动测量管使其以接近谐振频率振动。

⑤壳体保护测量管和驱动、检测装置。

产品特点

●可直接测量封闭管道内流体的质量流量，可作为高精度质量流量计使用(这对能源的计量和化学反应等生产过程控制具有重要意义);

●可直接测量介质的工作密度，可作为高精度在线密度计使用；

●采用了MVDTM测量技术(多变量数字处理系统)。MVDTM技术的应用强化了信号的滤波，极大提高了信号测量的灵敏度及准确度，加快了系统的响应时间，使测量更加可靠；

●MVDTM测量技术的采用使系统组成更加灵活方便。在很多场合MVD模块和传感器就可以组成完整的流量测量系统，而不需要配置流量转换器。例如CNG、LNG加气机系统、定量控制系统、流量或密度单位参数测量系统等；

●测量准确度高，质量流量测量精度可达到0.1%~0.2%,密度测量分辨率可达到0.001g/cm³;温度测量误差小于0.5度；

●密度、温度测量功能实现，可以派生介质浓度测量功能(两组分介质);

●安装要求不高(没有上下游直管段要求),传感器无机械可动部件、运行可靠；

●适用范围宽，同一台传感器可用于多种介质。

MFS微小型科里奥利质量流量计基本参数

MFS微小型科里奥利质量流量计测量范围

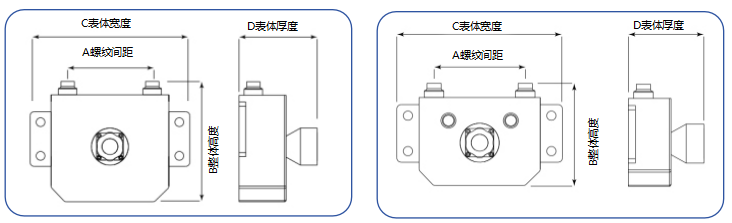

MFS微小型科里奥利质量流量计产品外形及安装尺寸表
